低成本高性能2.4G远距离无线遥控解决方案 XL2400T+XL2417D

很多用户都在寻找“低成本、高性能、2.4G、远距离”无线遥控解决方案，基于芯岭技术的XL2400T 和 XL2417D 芯片组合是一个低成本且高性能的选择。两颗芯片均为国产，价格极具竞争力，外围元件少，BOM成本低。集成度高，减少了PCB面积和设计复杂度。高灵敏度，我们测试在空旷场景下通信距离可达300米。这个搭配可以适用于大部份2.4G消费电子领域，如遥控玩具（钓鱼打窝船，遥控小车，飞机）、无线键鼠、智能家居及安防系统。

下面给大家简单介绍下XL2400T 和 XL2417D这两颗芯片。

XL2400T芯片：

XL2400T 系列芯片是工作在 2.400~2.483GHz 世界通用 ISM 频段的单片无线收发芯片。该芯片集成射频收发机、频率收生器、晶体振荡器、调制解调器等功能模块，并且支持一对多组网和带 ACK 的通信模式。发射输出功率、工作频道以及通信数据率均可配置。

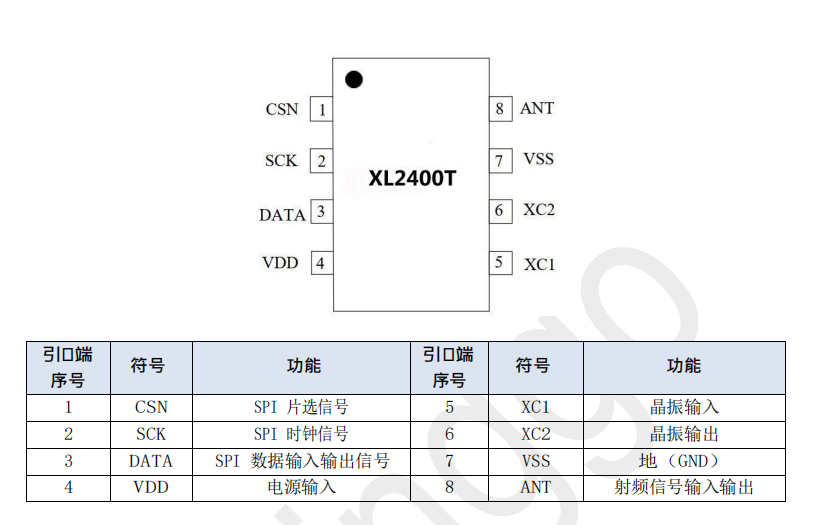

芯片功耗较低，发射模式（0dBm）工作电流6.97mA；接收模式工作电流 8.83mA；休眠电流1.53uA。125K / 250K / 1M / 2M bps 模式的接收灵敏度为-96.5 / -95 / -92 / -90dBm；发射输出功率最大可达 13dBm；抗干扰性好，接收滤波器的邻道抑制度高，接收机选择性好。支持三/四线 SPI 接口通信/I2C 接口通信。芯片采用SOP8 封装。

XL2417D芯片：
XL2417D芯片是一款低功耗、高性能和高度集成的2.4G SoC芯片。集成了高性能2.4GHz射频收发器、丰富的基带功能、32位MCU和各种外围IO。支持128KB的flash和8KB的RAM，以实现可编程协议和配置文件。XL2417D有丰富的外围设备，包括10通道通用ADC、上电复位（POR）、低电压复位（LVR）、UART/I2C和最多19个GPIO。

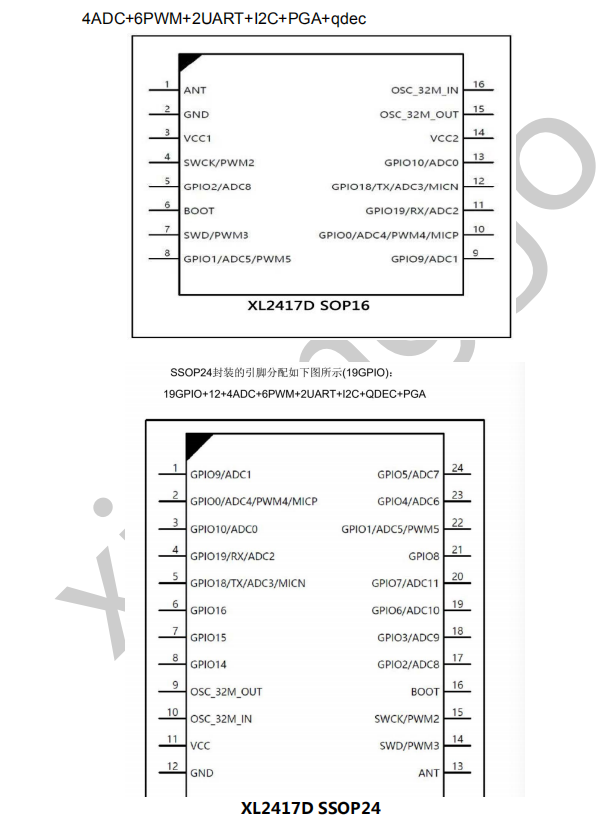

XL2417D有出色的2.4G射频收发性能，250K / 1M / 2M bps 模式的接收灵敏度为-99 / -96 / -93dBm，最大13 dBm输出功率。XL2417D功耗极低，睡眠模式1.6 uA，待机模式4.8uA射频接收电流10.2mA，射频发送电流9.5mA。芯片工作电压范围为1.7至3.6V。XL2417D有SOP16和SSOP24两种封装脚位。

总结：

XL2400T + XL2417D芯片的2.4G远距离通信方案可以实现用户关于 “低成本、高性能、2.4G、远距离” 的需求。
XL2400T 和 XL2417D 的数据手册、参考设计原理图和DEMO文件。都可以前往芯岭技术的官网下载。芯片样品和开发工具在芯岭技术官方淘宝店铺内都可以买到，大大加快前期验证速度，快速实现项目量产。
