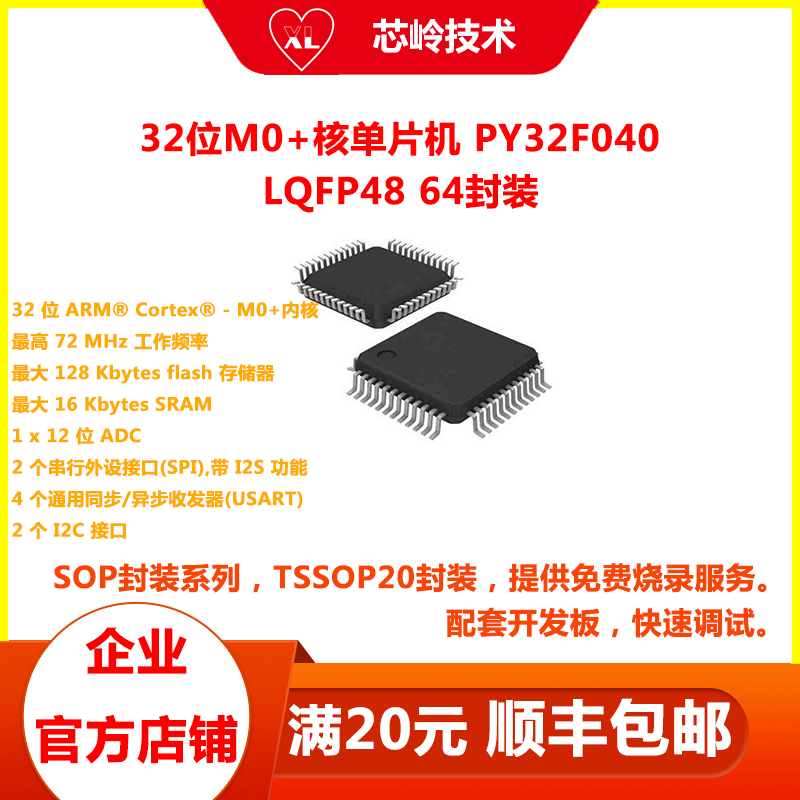

普冉PY32F040单片机，M0+内核，主频72MHz

PY32F040单片机采用高性能的 32 位 ARM® Cortex®-M0+ 内核，最高主频72MHz。存储器配置为128KB Flash和16KB SRAM存储器。1.7V-5.5V宽工作电压范围，工作温度为-40℃至85℃，PY32F040包含多种不同封装类型多款产品。芯片外设资源丰富，集成多路 I2C、SPI、USART 等通讯外设，1 路 12 位 ADC，13 个定时器，2 路比较器，2 路运算放大器，1 个LCD 驱动器（支持8×36或4×40显示）。

PY32F040单片机的低功耗设计包括Sleep和Stop两种低功耗模式，可以满足大部份的低功耗要求。开发支持方面支持Keil、IAR、开发环境，提供HAL库和LL库供用户选择。

PY32F040 系列单片机适用于多种应用场景，例如控制器、手持设备、PC 外设、游戏和 GPS 平台、工业应用等。PY32F040芯片及其开发工具都可以在我们淘宝官方店铺内购买。

PY32F040单片机产品特性：

 内核
— 32 位 ARM® Cortex® - M0+
— 最高 72 MHz 工作频率

 存储器
— 最大 128 KB Flash 存储器
— 最大 16 KB SRAM

 时钟系统
— 内部高速时钟(HSI) 4/8/16/22.12/24 MHz
— 内部低速时钟(LSI) 32.768 kHz
— 外部高速晶振(HSE) 4 ~ 32 MHz
— 外部低速晶振(LSE) 32.768 kHz
— PLL 支持对 HSI 或 HSE 的 2 倍频及 3 倍频

 电源管理和复位
— 工作电压：1.7 ~ 5.5 V
— 低功耗模式：睡眠（Sleep）模式和停机（Stop） 模式
— 上电/掉电复位 (POR/PDR)
— 欠压复位(BOR)
— 可编程的电压检测 (PVD)

 通用输入输出(I/O)
— 多达 58 个 I/O，均可作为外部中断

 7 通道 DMA 控制器

 1 x 12 位 ADC
— 支持最多 16 个外部输入通道
— 输入电压转换范围： 0 ~ VREF+

 2 路比较器

 2 路运算放大器

 支持 8 * 36 / 4 * 40 LCD

 13 个定时器
— 1 个 16 位高级控制定时器（TIM1）
— 1 个 32 位通用定时器（TIM2）
— 5 个 16 位通用定时器（TIM3/14/15/16/17）
— 2 个基本定时器(TIM6/TIM7)
— 1 个低功耗定时器(LPTIM)，支持从低功耗模式唤醒
— 1 个独立看门狗定时器 (IWDG)
— 1 个窗口看门狗定时器 (WWDG)
— 1 个 SysTick 定时器

 RTC

 通讯接口
— 2 个串行外设接口(SPI)，带 I 2S 功能
— 4 个通用同步/异步收发器(USART)，支持自动波 特率检测，其中 2 个支持 ISO7816，LIN，IrDA
— 2 个 I 2C 接口，支持标准模式 (100 kHz)、 快速模式 (400 kHz)，支持 7 位/10 位寻址模式，其中一 个支持 SMBus/PMBus

 硬件 CRC - 32 模块

 硬件 32 位除法器（DIV）

 唯一 UID

 串行调试 (SWD)

 工作温度：- 40 ~ 85 ℃

 封装：LQFP64、 LQFP48、QFN48、QFN32（5*5）
