芯岭技术XL2412P，高性能、低功耗的2.4GHz无线收发SOC芯片

XL2412P是一款由深圳市芯岭技术有限公司推出的高性能、低功耗2.4GHz无线收发SOC芯片，集成ARM Cortex-M0+内核MCU，适用于多种无线通信场景。XL2412P工作在2.400~2.483GHz世界通用ISM频段。芯片接收性能优异，125K/ 250K / 1M / 2M bps模式的接收灵敏度为-96.5/-95/-92 /-90dBm。发射输出功率最大可达8dBm，抗干扰性好。可支持最大数据长度为128字节。

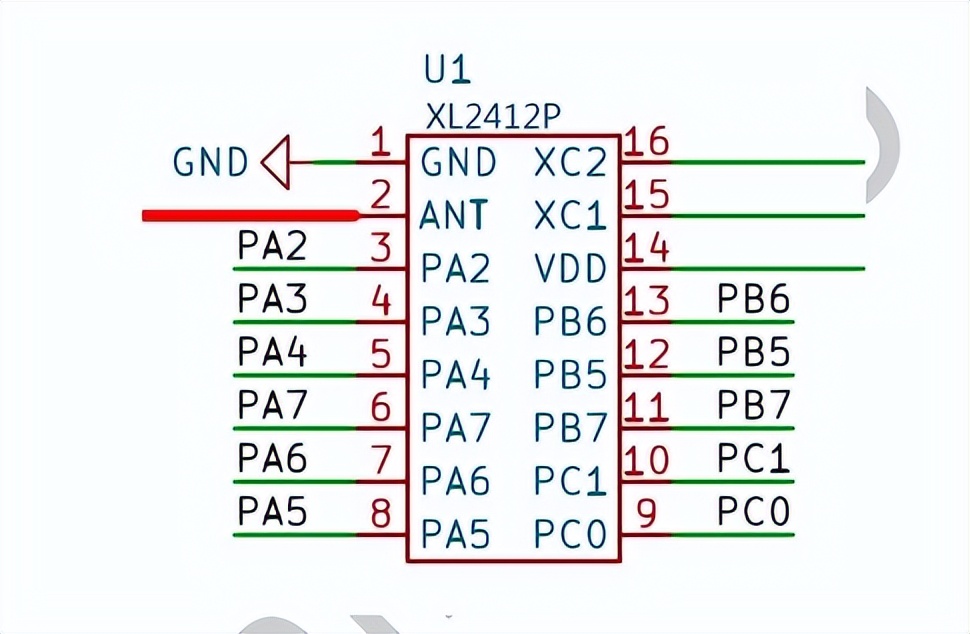

XL2412P正常工作电压范围为1.7~3.6V，工作温度范围：-40~+85℃。XL2412P集成了射频接收器、射频发射器、频率综合器、GFSK调制器、GFSK解调器等功能模块，并且支持一对多线网和带ACK的通信模式。芯片采用SSOP16封装。

XL2412P片内内置了32位ARM® Cortex®-M0+内核MCU。嵌入24Kbytes flash 和3Kbytes SRAM 存储器，最高工作频率24MHz。集成多路12C、USART 等通讯外设，1路12bit ADC，2个16bit定时器，以及2路比较器。因此，XL2412P无线收发芯片可适用于多种无线通信场景。如无线鼠标键盘，无线游戏手柄，电视和机顶盒遥控器，遥控玩具，智能家居及安防系统等。

XL2412P芯片RF特性：

频率范围：2.400~2.483GHZ

功耗较低

发射模式(0dBm)工作电流13.7mA;接收模式工作电流12.3mA;休眠电流小于 2uA。

节省外围器件：

支持外围4个元器件，包括1颗晶振和3个贴片电容;

支持双层或单层印制板设计，可以使用印制板微带天线;

芯片自带部分链路层的通信协议;配置少量的参数寄存器，使用方便。

性能优异

125K/ 250K / 1M / 2M bps模式的接收灵敏度为-96.5/-95/-92/-90dBm;

发射输出功率最大可达8dBm;

抗干扰性好，接收滤波器的邻道抑制度高，接收机选择性好。

容易过FCC 等认证。

支持最大数据长度为128 字节(4级FIFO)

1M / 2Mbps 模式，需要晶振精度±40ppm&CL=12pF

125K/250kbps模式，需要晶振精度±20ppm&CL=12pF

BLE 广播包模式，需要晶振精度±10ppm&CL=12pF

GFSK 通信方式

支持自动应答及自动重传
