低功耗、高性能蓝牙透传模组，支持蓝牙5.4 BLE，使用串口指令通信

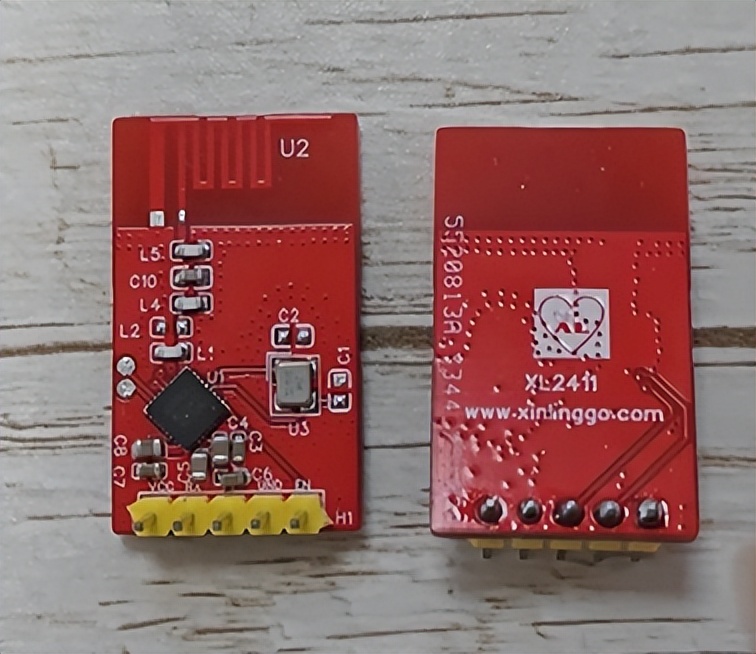

XL2411蓝牙透传模组基于OM6625A SoC设计，支持蓝牙5.4 BLE，提供低功耗、高性能的无线数据传输解决方案，用户无需深入蓝牙协议即可实现透传功能。XL2411蓝牙透传模组将复杂的无线通信协议栈封装于一体，使开发者无需深入理解蓝牙底层协议细节，即可轻松实现设备间的无线数据透传。

XL2411蓝牙透传模组可以用于HID设备（键盘、鼠标），遥控器，运动及休闲设备，手机配件，其它消费电子产品等多种应用领域。

产品特点：

• 工作电压：1.7V～3.6V

• 接收灵敏度：-96dBm @1Mbps，-93dBm @2Mbps

• 发射功率：-30至+8dBm

• 支持BLE 5.4，速率：1Mbps / 2Mbps（BLE）

• 峰值电流：接收7.8mA，发射9.9mA

• 睡眠电流：仅1.2μA

XL2411蓝牙透传模组串口指令：

LIST：命令列表，打印当前版本可使用的所有命令

VER W：查询当前固件版本

NAME W/T：查询/设置蓝牙设备名称 默认：XL2411

BAUD W/T：查询/设置蓝牙 UART 波特率 默认：115200

POWER W/T：查询/设置低功耗 默认：1（0 为低功耗）

RESET C：所有参数设置恢复出厂设置

RFPOWER W/T：查询/设置发射功率 默认：code=6 (0dBm)

adv start/stop：开启/关闭广播

disc 0（index）：断开连接

scan 3（单位：s）：扫描设备（单位：s）

conn （index）：连接设备

ADDR W：蓝牙广播 MAC 地址查询

ADVIN W/T：查询/设置广播间隔 默认：40ms-80ms

gattwc 0 0x0017：写命令

通信连接步骤：

1. 配置为主从模式：一块开启广播作为从设备，另一块作为主设备扫描从设备。

2. 获取设备列表：输入扫描指令扫描找到从设备的广播包

3. 连接设备：主设备输入conn 指令连接从设备

4. 透传通信：连接成功后，主从设备可通过串口进行双向数据透传
